SHD系列相比普通膜片联轴器，通过膜片形状改善来分散应力，提高了膜片的刚性及强度。另外和高强度膜片，相对应的轴套材质也选用了超高强度铝合金(AL-7075-T6)，来提升了整体的耐久
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 轴套 | Al-7075-T6 | 氧化 |
| 膜片 | 不锈钢 | - |
| 垫圈(Spacer） | 钢 | 黑色氧化膜 |
| 组装螺栓 | SCM435 | 黑色氧化膜 |
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
选用铝合金部品联轴器的客户，对氧化膜处理的配件(螺栓/垫圈)有腐蚀的顾虑时，请参考以下表格，对配件材质及表面处理提出变更要求。
| 标记 | 材质 | 表面处理 |
|---|---|---|
| 无标记 | 钢 | 黑色氧化膜 |
| SUS/ASS | 不锈钢 | - |
注意事项：锁紧螺栓材质及表面处从标准（SCM435，黑色氧化膜）变更时，会导致锁紧力（轴打滑扭矩）降低。
| 零背隙(精度) | ☆ | |
|---|---|---|
| 高扭矩传达力(耐久性) | ☆ | |
| 扭转刚性 | ☆ | |
| 震动吸收/削减 | - | |
| 吸收偏差 | △ | |
| 适用电机 | 伺服 | ○ |
| 步进 | ○ | |
| 编码器 | - | |
| 通用 | ○ | |
主要用途 : 直角坐标机器人, 皮带传动, 机床, Index平台, 物流设备, 伺服冲压机
通过增强膜片来传达高扭矩的一款膜片联轴器

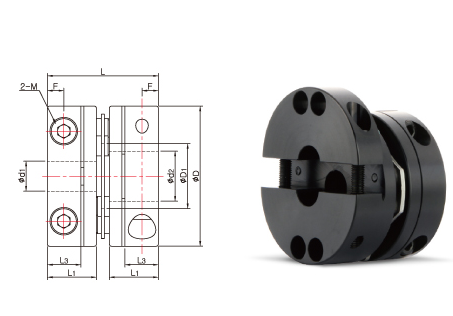

SHD产品中普通夹紧型50C-110C 每端轴套上锁紧螺栓为1个，当加工为夹紧分离时锁紧螺栓为2个(请参考下图)。
